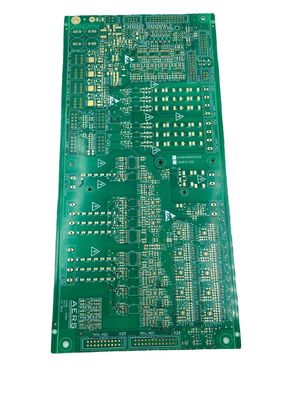

ความหนา 1.6 มม. วัสดุ FR4 บอร์ด PCB 2 ชั้น หน้ากากประสานสีเขียว

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xความหนาของทองแดง | 1 ออนซ์ | ชั้น | 2 |
---|---|---|---|
วัสดุ | FR4 | ขนาดรูต่ำสุด | 0.2มม |
ระยะห่างบรรทัดขั้นต่ำ | 0.1มม | ความกว้างของเส้นขั้นต่ำ | 0.1มม |
สรุปความอดทน | +/-0.2มม | สีซิลค์สกรีน | สีขาว |
สีหน้ากากประสาน | สีเขียว | ความหนา | 1.6มม |
พิมพ์ | แผงวงจรพิมพ์หลายชั้น | ||
เน้น | FR4 วัสดุบอร์ด PCB 2 ชั้น,ความหนา 1.6 มม. บอร์ด PCB 2 ชั้น,TS16949 แผงวงจรพิมพ์หลายชั้น |
FR4 บอร์ด 2 ชั้น, หน้ากากประสาน, น้ำมันเขียว, ทองแช่ผิว
ต่อไปนี้เป็นรายละเอียดบางส่วนเกี่ยวกับบอร์ด FR4 2 ชั้นพร้อมหน้ากากประสานสีเขียวและสีทองสำหรับแช่พื้นผิว:
บอร์ดทำจากวัสดุ FR4 ซึ่งเป็นวัสดุลามิเนตอีพ็อกซี่เสริมใยแก้วทั่วไปที่ใช้กันอย่างแพร่หลายในการผลิต PCB
บอร์ดมีสองชั้น ซึ่งหมายความว่ามีวัสดุนำไฟฟ้า 2 ชั้นคั่นด้วยชั้นฉนวนบอร์ดสองชั้นมักใช้ในวงจรที่ง่ายกว่าหรือเมื่อต้องคำนึงถึงต้นทุน
บอร์ดมีหน้ากากประสานสีเขียวซึ่งเป็นสารเคลือบป้องกันชนิดหนึ่งที่ใช้กับบอร์ดเพื่อป้องกันร่องรอยของทองแดงและป้องกันสะพานประสานสีเขียวเป็นสีมาตรฐานที่ใช้ในการผลิต PCB
บอร์ดมีพื้นผิวเคลือบสีทองซึ่งเป็นพื้นผิวประเภทหนึ่งที่ให้พื้นผิวที่เรียบและสม่ำเสมอเหมาะสำหรับการบัดกรีผิวเคลือบทองยังช่วยปกป้องร่องรอยทองแดงบนกระดานจากการเกิดออกซิเดชันและการกัดกร่อน
โดยรวมแล้ว บอร์ด 2 ชั้น FR4 ที่มีหน้ากากประสานสีเขียวและทองจุ่มพื้นผิวเป็นบอร์ดมาตรฐานที่ออกแบบมาสำหรับวงจรอย่างง่ายหรือที่ต้องคำนึงถึงต้นทุนบอร์ดได้รับการเคลือบด้วยหน้ากากประสานสีเขียวเพื่อป้องกันร่องรอยของทองแดงและได้รับการตกแต่งด้วยพื้นผิวสีทองเพื่อให้มีพื้นผิวสัมผัสที่เชื่อถือได้และป้องกันการกัดกร่อนสำหรับการเชื่อมต่อภายนอก
รายการ | ความสามารถ |
วัสดุฐาน | FR-4, TG สูง FR-4, วัสดุปราศจากฮาโลเจน, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, ฐานอลูมิเนียม, เทฟลอน, PI ฯลฯ |
ชั้น | 1-60 |
ความหนาของทองแดงด้านใน / ด้านนอกสำเร็จรูป | 0.5-6OZ |
ความหนาของบอร์ดสำเร็จรูป | 0.2-7.0 มม. (≤0.2 มม. ต้องการการตรวจสอบ), ≤0.4 มม. สำหรับ HASL |
ความหนาของบอร์ด≤1.0มม.: +/-0.1มม 1ความหนาของบอร์ด>2.0 มม.: +/-8% |
|
ขนาดแผงสูงสุด | ≤2ด้านPCB: 600*1500mm PCB หลายชั้น: 500 * 1200 มม |
ความกว้าง / ระยะห่างของเส้นตัวนำขั้นต่ำ | ชั้นใน: ≥3/3mil ชั้นนอก: ≥3.5/3.5mil |
ขนาดรูต่ำสุด | รูเชิงกล: 0.15 มม รูเลเซอร์: 0.1 มม |
ความแม่นยำในการเจาะ: การเจาะครั้งแรก การเจาะครั้งแรก: 1mil การเจาะครั้งที่สอง: 4mil |
|
วาร์ปเพจ | ความหนาของบอร์ด≤0.79มม.: β≤1.0% 0.80≤ความหนาของบอร์ด≤2.4มม.: β≤0.7% ความหนาของบอร์ด≥2.5มม.: β≤0.5% |
อิมพีแดนซ์ควบคุม | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (ต้องการการตรวจสอบ) |
อัตราส่วนภาพ | 15:01 น |
แหวนเชื่อมขั้นต่ำ | 4mil |
สะพานหน้ากากประสานขั้นต่ำ | ≥0.08มม |
ความสามารถในการเสียบจุดแวะพัก | 0.2-0.8มม |
ความทนทานต่อรู | PTH: +/- 3 ล้าน NPTH: +/- 2 มิลลิแอมป์ |
โครงร่างโปรไฟล์ | รูต/ วีคัท/ บริดจ์/ รูสแตมป์ |
สีหน้ากากประสาน | เขียว, เหลือง, ดำ, น้ำเงิน, แดง, ขาว, เขียวด้าน |
สีเครื่องหมายส่วนประกอบ | ขาวเหลืองดำ |
การรักษาพื้นผิว | OSP: 0.2-0.5um HASL: 2-40um HASL ไร้สารตะกั่ว: 2-40um ENIG: อือ 1-10U'' อีเนพิก: PB 2-5U''/ Au 1-8U'' กระป๋องแช่:0.8-1.5um เงินแช่: 0.1-1.2um หน้ากากสีฟ้าลอกได้ หมึกคาร์บอน ชุบทอง: Au 1-150U'' |
E-ทดสอบ | เครื่องทดสอบโพรบบิน: 0.4-6.0 มม. สูงสุด 19.6 * 23.5 นิ้ว |
ระยะห่างต่ำสุดจากแผ่นทดสอบถึงขอบบอร์ด : 0.5 มม | |
ความต้านทานการนำไฟฟ้าขั้นต่ำ : 5 Ω | |
ความต้านทานฉนวนสูงสุด : 250 MΩ | |
แรงดันทดสอบสูงสุด : 500 V | |
เส้นผ่านศูนย์กลางแผ่นทดสอบต่ำสุด : 6 mil | |
ระยะห่างระหว่างแผ่นทดสอบถึงแผ่นทดสอบต่ำสุด : 10 mil | |
กระแสทดสอบสูงสุด : 200 MA
|
เซินเจิ้น Jieteng Circuit Co., Ltd. เป็นผู้ผลิต PCB ที่เชื่อถือได้และมีชื่อเสียงโดยเน้นที่คุณภาพและนวัตกรรมบริษัทใช้อุปกรณ์และเทคนิคการผลิตขั้นสูงเพื่อให้แน่ใจว่า PCBs เป็นไปตามมาตรฐานสูงสุดบริษัทมีทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ซึ่งทำงานอย่างใกล้ชิดกับลูกค้าเพื่อให้มั่นใจว่า PCBs ของเราเป็นไปตามข้อกำหนดเฉพาะของลูกค้า
นอกเหนือจากความมุ่งมั่นในคุณภาพแล้ว บริษัทยังมุ่งมั่นที่จะให้บริการลูกค้าที่เป็นเลิศJeton Circuit Co., Ltd. ทำงานอย่างใกล้ชิดกับลูกค้าเพื่อจัดหาโซลูชันส่วนบุคคลและการสนับสนุนตลอดกระบวนการผลิต PCB ทั้งหมดตั้งแต่การออกแบบจนถึงการส่งมอบ
