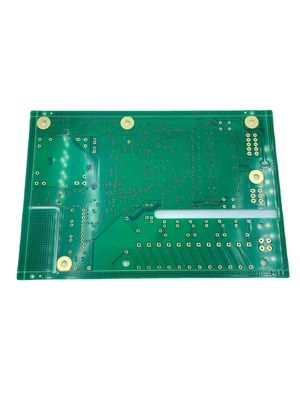

แผงวงจรพิมพ์แบบกำหนดเองหลายชั้น HDI Assembly Design And Service

สถานที่กำเนิด กวางตุ้ง ประเทศจีน
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
หมายเลขรุ่น พีซีบี
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก
เวลาการส่งมอบ 3-10 วันสำหรับการจัดส่ง
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 100,000 ตารางเมตร / ตารางเมตรต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
เน้น

แผงวงจรพิมพ์แบบกำหนดเองหลายชั้น

,

แผงวงจรพิมพ์แบบกำหนดเองหลายชั้น HDI

,

ชุดประกอบ HDI PCB หลายชั้น

ฝากข้อความ
รายละเอียดสินค้า

แผงวงจรพิมพ์แบบกำหนดเองของจีนหลายชั้น hdi pcb ประกอบผู้ผลิต pcba oem ems Pcb Design And Service



รายละเอียดที่จำเป็น
หมายเลขรุ่น:
เอ (73)
พิมพ์:
พีซีบีเอ
สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
JIETENGPB
ประเภทผู้จัดจำหน่าย:
ผู้ผลิต
ความหนาของทองแดง:
0.5-6OZ
ชื่อผลิตภัณฑ์:
บอร์ดพีซีบี
วัสดุฐาน:
FR4/ROGERS/อลูมิเนียม/สูง TG
ชั้น:
1-24ชั้น
ความหนาของบอร์ด:
0.2-7.0มม
การตกแต่งพื้นผิว:
HASLHASL นำนิ้วอีนิกโกลด์ฟรี
สีของหน้ากากประสาน:
เขียว.ดำ.แดง.เหลือง.ขาว.น้ำเงิน.ม่วง.เขียวด้าน.สีดำด้าน
สีซิลค์สกรีน:
ดำ.ขาว.เหลือง
ขนาดรูต่ำสุด:
0.15มม
ขั้นต่ำ:
1 ชิ้น







เลเยอร์ PCB
1-24 ชั้น
สะพาน Min Soldermask
0.076มม
ขนาดแผงสูงสุด
600mmx600mm
ความต้านทานฉนวน
1E+12Ω(ทั่วไป)
ความหนาของบอร์ดขั้นต่ำ
4 ชั้น 0.40 มม., 6 ชั้น 0.80 มม., 8 ชั้น 1.00 มม., 10 ชั้น 1.20 มม.
กระดานหนา : ขนาดรู
0.209027778
ความกว้างการติดตามขั้นต่ำ
0.075มม
ช็อตความร้อน
(3 ครั้ง/10 วินาที)
พื้นที่การติดตามขั้นต่ำ
0.075มม
ห่อและบิด
≤0.7%
ขนาดรูต่ำสุด
0.20มม
ความแรงของไฟฟ้า
>1.3KV/มม
ความหนาของผนังรู
0.025มม
ความแข็งแรงของเปลือก
1.4N/มม
ความอดทนสำหรับรู PTH
±0.076มม
ความแข็งของหน้ากากประสาน
≥6H
ความอดทนสำหรับหลุม NPTH
±0.05มม
ความสามารถในการติดไฟ
94V-0
ความอดทนของตำแหน่งรู
±0.05มม
การควบคุมอิมพีแดนซ์
±5%
ความอดทนสำหรับโครงร่าง
±0.15มม
การรักษาพื้นผิว
OSP, HASL, ENIG, ดีบุกแช่, เงินแช่
