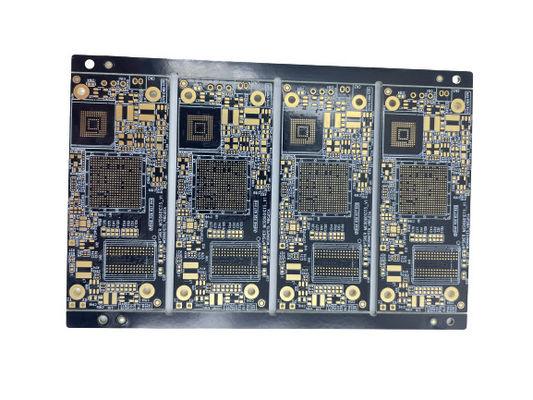

ความหนา 1.6 มม. 4mil BGA PCB Board Assembly หน้ากากประสานสีดำ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | FR4 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เน้น | การประกอบบอร์ด BGA PCB,การประกอบบอร์ด PCB ความหนา 1.6 มม.,หน้ากากประสานสีดำแผงวงจร BGA |
||
|---|---|---|---|
รายละเอียดสินค้า
แผงวงจร BGA แผงวงจร PCB ความหนาของบอร์ด 1.6 มม. หน้ากากประสานสีดำ 4 มิล
- เอชดีไอความสามารถในการเจาะขั้นต่ำอยู่ระหว่าง 0.08 ถึง 0.10 มิลลิเมตร
- ความสามารถในการติดตาม/กวาดล้าง PCB คือ 3 มิลหรือ 0.075 มิลลิเมตร
- ที่มีอยู่รูปร่าง PCBวิธีการต่างๆ ได้แก่ เราเตอร์ V-CUT และ Punching
- เดอะความหนาของหน้ากากประสานความสามารถมีตั้งแต่มาตรฐาน 15-20um ถึง 35um ขั้นสูง
- ความกว้างของสะพานหน้ากากประสานขั้นต่ำจะแตกต่างกันไปขึ้นอยู่กับสี โดยสีเขียวต้องมีขั้นต่ำ 4 มิล และสีอื่นๆ ต้องมีขั้นต่ำ 4.8 มิล
- ความสามารถในการเติมหน้ากากประสานมีตั้งแต่ 0.1 ถึง 0.5 มิลลิเมตร
- สีของหน้ากากประสานที่มีอยู่ ได้แก่ สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง และสีขาว
- สีของหน้าจอไหม PCB ได้แก่ สีขาว สีดำ และสามารถปรับแต่งได้ตามความต้องการของคุณ
- ความสามารถในการถอดความหนาของหน้ากากมีตั้งแต่ 500 ถึง 1,000 ไมโครเมตร
- ความจุฟิล์มออกไซด์ของ OSP มีตั้งแต่ 0.2 ถึง 0.5 ไมโครเมตร
| ชั้น | 1 ~ 60 ชั้น |
| วัสดุ | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, อลูมิเนียม |
| กำลังการผลิต | 30,000 ㎡/เดือน |
| รูปร่างกระดาน | สี่เหลี่ยม, กลม, ช่อง, พิลึก, คอมเพล็กซ์ผิดปกติ |
| ตัดบอร์ด | Shear, V-Score, Tab-Routed, Counter Sunk |
| ความหนาของบอร์ด | 0.2~8.0มม., เฟล็กซ์ 0.1-0.25มม |
| น้ำหนักทองแดง | 0.5oZ~12oZ |
| หน้ากากประสาน | LPI สีเขียวสองด้าน, แดง, ขาว, เหลือง, น้ำเงิน, ดำ, ม่วง ฯลฯ หน้ากากประสาน |
| ซิลค์สกรีน | สองด้านหรือด้านเดียวในสีขาว, สีเหลือง, สีดำ ฯลฯ |
| ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง | 0.08มม./3มิล |
| ขนาดกระดานสูงสุด | 25.6 นิ้ว * 43.3 นิ้ว หรือ 650 มม. * 1100 มม |
| เส้นผ่านศูนย์กลางรูเจาะขั้นต่ำ | 0.1มม |
| เส้นผ่านศูนย์กลางรูเจาะเลเซอร์ขั้นต่ำ | 0.075มม |
| เสร็จสิ้นพื้นผิว | HASL, ENIG, Immersion Tin, Immersion Silver, OSP, ENEPIG เป็นต้น |
| ความทนทานต่อความหนาของบอร์ด | ± 10% |
| ความกว้างของสล็อตขั้นต่ำ | 0.12",3.0มม.หรือ120มิล |
| ความลึกของคะแนน V | 20-25% ของความหนาของบอร์ด |
| ความหนาของผนัง PTH | >0.025มม |
| ค่าความเผื่อของรู PTH Dia | ±0.076มม |
| ความเผื่อของรู PTH ที่ไม่ใช่ PTH | ±0.05มม |
| การเบี่ยงเบนตำแหน่งรู | ±0.076มม |
| อ่างล้างจาน | ใช่ |
| มาตรฐานคุณภาพ | IPC-A600F/MIL-STD-105D |
| ออกแบบรูปแบบไฟล์ | Gerber RS-274X, 274D, Eagle และ AutoCAD'S DXF,DWG |
เซินเจิ้น Jieteng Circuit Co., Ltd. มุ่งมั่นในคุณภาพและนวัตกรรม บริษัทใช้อุปกรณ์และเทคโนโลยีการผลิตขั้นสูงเพื่อให้แน่ใจว่า PCB ของพวกเขาตรงตามมาตรฐานสูงสุดบริษัทมีทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ซึ่งทำงานอย่างใกล้ชิดกับลูกค้าเพื่อให้แน่ใจว่า PCBs ของเราเป็นไปตามข้อกำหนดเฉพาะของพวกเขา
นอกเหนือจากความมุ่งมั่นในคุณภาพแล้ว บริษัทให้ความสำคัญกับการบริการลูกค้าเป็นอย่างมากเราทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อจัดหาโซลูชันส่วนบุคคลและการสนับสนุนตลอดกระบวนการผลิต PCB ตั้งแต่การออกแบบจนถึงการส่งมอบ
โดยรวมแล้ว Shenzhen Jieteng Circuit Co., Ltd. เป็นผู้ผลิต PCB ที่มีชื่อเสียงโดยให้ความสำคัญกับคุณภาพ นวัตกรรม และการบริการลูกค้าความเชี่ยวชาญในการผลิต PCB และความมุ่งมั่นที่จะสร้างความพึงพอใจให้กับลูกค้าทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับธุรกิจและองค์กรที่ต้องการ PCB คุณภาพสูง
