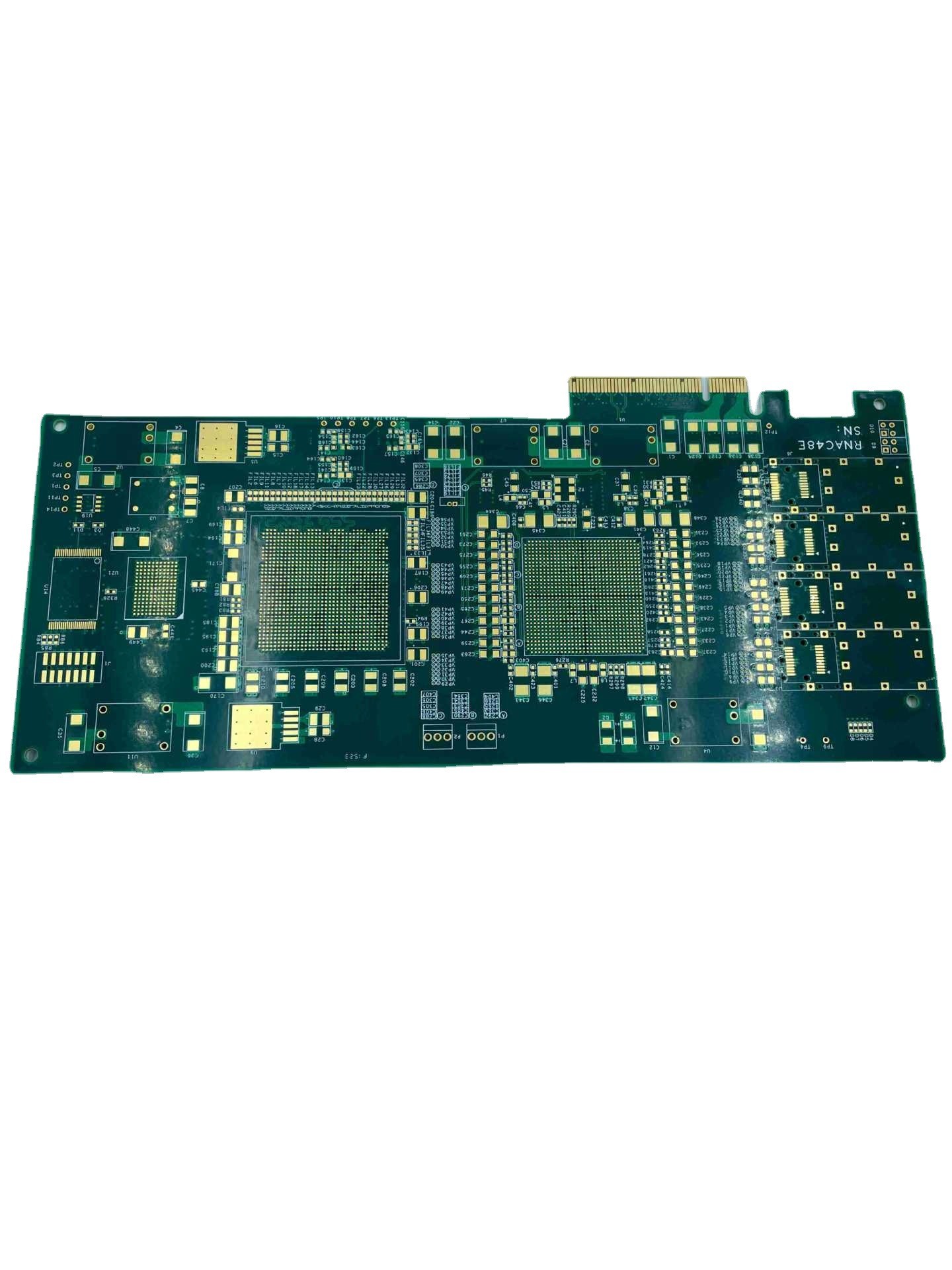

สองด้านความหนา 2 มม. FR4 PCB Board 6mil Immersion Gold

บอร์ด PCB ความหนา 2 มม. FR4 สีทองแช่ 6 มิล

จำนวนเลเยอร์สูงสุดที่อนุญาตคือ 32 และคำสั่งซื้อใด ๆ ที่เกิน 20 เลเยอร์จะต้องมีการตรวจสอบเพิ่มเติม
ขนาดสูงสุดสำหรับแผงสำเร็จรูปคือ 740 x 500 มม. แต่ถ้าด้านใดด้านหนึ่งของแผงมีขนาดใหญ่กว่า 600 มม. จะต้องตรวจสอบบอร์ด
ขนาดที่เล็กที่สุดสำหรับแผงสำเร็จรูปคือ 5 คูณ 5 มม.
วัสดุ PCB ที่พร้อมใช้งาน ได้แก่ PI + FR4, FR4, Rogers และ etch
ความหนาของ PCB อยู่ระหว่าง 0.2 ถึง 4.0 มิลลิเมตรหากความหนาน้อยกว่า 0.2 มิลลิเมตร หรือมากกว่า 4 มิลลิเมตร จะต้องตรวจทานนอกจากนี้ บอร์ดที่มีความหนา 0.6 มม. หรือน้อยกว่านั้นไม่สามารถมีพื้นผิวสเปรย์เคลือบดีบุกได้
ความหนาของทองแดงสำหรับชั้นฐานด้านในและด้านนอกมีตั้งแต่ 0.3/0.5 ออนซ์ถึง 3 ออนซ์ โดยล่วงหน้า 4-6 ออนซ์
ค่าความคลาดเคลื่อนที่อนุญาตสำหรับการโค้งงอและการบิดคือ 0.075%
ขนาดรูรับแสงต่ำสุดคือ 0.15 มม. และรูรับแสงใด ๆ ที่เล็กกว่าขนาดนี้จะต้องใช้บอร์ดสองชั้น
ความสามารถในการเจาะขั้นต่ำของ HDI อยู่ระหว่าง 0.08 ถึง 0.10 มม.
ความสามารถในการติดตาม/กวาดล้าง PCB คือ 3 มิลหรือ 0.075 มิลลิเมตร
วิธีการสร้าง PCB ที่มีอยู่ ได้แก่ Router, V-CUT และ Punching
ความหนาของหน้ากากประสานมีตั้งแต่มาตรฐาน 15-20um ถึง 35um ขั้นสูง
ความกว้างของสะพานหน้ากากประสานขั้นต่ำจะแตกต่างกันไปขึ้นอยู่กับสี โดยสีเขียวต้องมีขั้นต่ำ 4 มิล และสีอื่นๆ ต้องมีขั้นต่ำ 4.8 มิล
ความสามารถในการเติมหน้ากากประสานมีตั้งแต่ 0.1 ถึง 0.5 มิลลิเมตร
สีของหน้ากากประสานที่มีอยู่ ได้แก่ สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง และสีขาว
สีของหน้าจอไหม PCB ได้แก่ สีขาว สีดำ และสามารถปรับแต่งได้ตามความต้องการของคุณ
ความสามารถในการถอดความหนาของหน้ากากมีตั้งแต่ 500 ถึง 1,000 ไมโครเมตร
ความจุฟิล์มออกไซด์ของ OSP มีตั้งแต่ 0.2 ถึง 0.5 ไมโครเมตร

เซินเจิ้น Jieteng Circuit Co., Ltd. มีความภาคภูมิใจในความมุ่งมั่นในด้านคุณภาพ และบริษัทใช้อุปกรณ์และเทคนิคการผลิตขั้นสูงเพื่อให้มั่นใจว่า PCB ของพวกเขาตรงตามมาตรฐานสูงสุดด้วยทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ เราทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อให้มั่นใจว่า PCBs ของเราเป็นไปตามข้อกำหนดเฉพาะของพวกเขา
