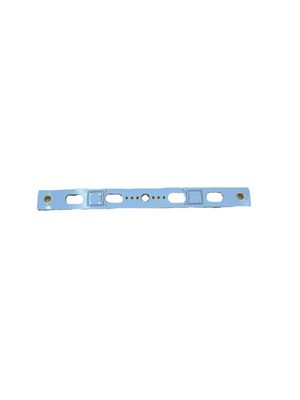

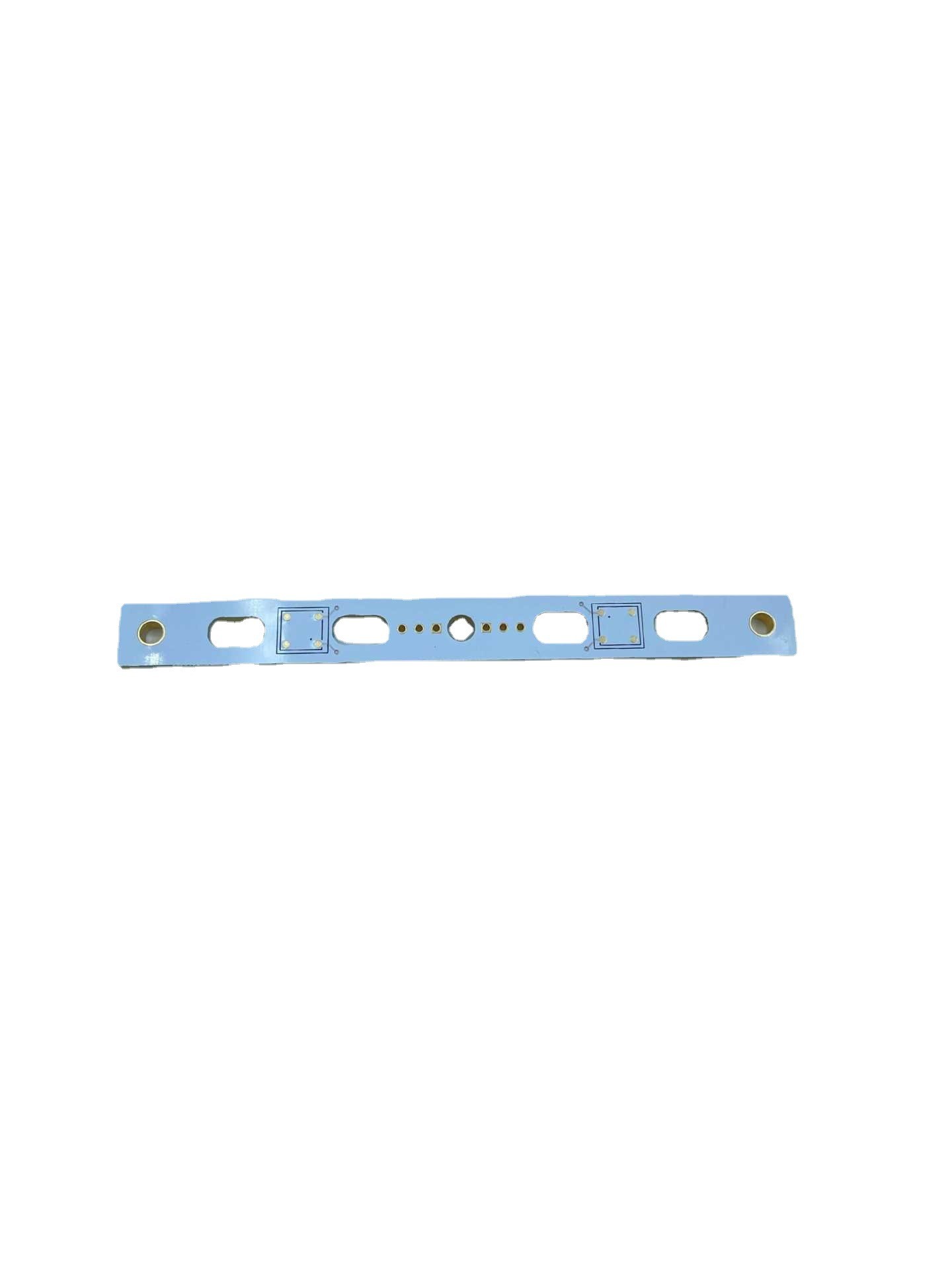

Rogers 5880 Multilayer Printed Circuit Board Immersion Gold Board Processing
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | FR4 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุฐาน | โรเกรส 5880 | ความหนาของทองแดง | 1/2 ออนซ์ 1 ออนซ์ 2 ออนซ์ 3 ออนซ์ |
|---|---|---|---|
| ความหนาของบอร์ด | 1.2มม | Min. นาที. Hole Size ขนาดรู | 0.25มม |
| Min. นาที. Line Width ความกว้างของเส้น | 3mil | เสร็จสิ้นพื้นผิว | HAL, ENIG, ทองชุบ, ทองแช่, OSP |
| เน้น | แผงวงจรพิมพ์หลายชั้น 3OZ,แผงวงจรพิมพ์หลายชั้น OSP,บริการประกอบ SMT Rogers 5880 |
||
รายละเอียดสินค้า
Rogers 5880 แผงวงจรพิมพ์หลายชั้นแบบจุ่มทอง
Rogers 5880 เป็นวัสดุพื้นผิวความถี่สูงที่ใช้กันทั่วไปในการผลิตแผงวงจรพิมพ์ (PCB) สำหรับการใช้งานที่มีประสิทธิภาพสูงมีค่าคงที่ไดอิเล็กตริกและการสูญเสียแทนเจนต์ต่ำ ทำให้เหมาะสำหรับใช้ในวงจรดิจิตอลและ RF ความเร็วสูง
PCB หลายชั้นที่ทำจากวัสดุ Rogers 5880 จะมีวัสดุพื้นผิวหลายชั้นและร่องรอยของทองแดงPCB หลายชั้นใช้ในแอปพลิเคชันที่ต้องการวงจรที่ซับซ้อนมากขึ้น และสามารถเพิ่มฟังก์ชันการทำงานและลดขนาดเมื่อเทียบกับ PCB แบบชั้นเดียวหรือสองชั้น
ทองแช่เป็นการรักษาพื้นผิวที่ใช้กับร่องรอยทองแดงและแผ่นบนพื้นผิวของ PCBให้การป้องกันที่ดีต่อการเกิดออกซิเดชันและการกัดกร่อนในรูปแบบอื่นๆ และมักใช้ในการใช้งานที่มีความน่าเชื่อถือสูง
| รายการ PCB | กำลังการผลิต |
| จำนวนเลเยอร์ | 1--80L |
| วัสดุฐาน | FR4, High-TG FR4, CEM3, อลูมิเนียม, ความถี่สูง (Rogers, Taconic, Aron, PTFE, F4B) |
| ความหนาของวัสดุ (มม.) | 0.40, 0.60, 0.80, 1.00, 1.20, 1.50, 1.60, 2.0, 2.4, 3.2 |
| ขนาดกระดานสูงสุด (มม.) | 1200x400มม |
| ความอดทนของโครงร่างบอร์ด | ±0.15มม |
| ความหนาของบอร์ด | 0.4mm--3.2mm |
| ความทนทานต่อความหนา | ±8% |
| บรรทัด/ช่องว่างขั้นต่ำ | 0.1มม |
| แหวนวงแหวนขั้นต่ำ | 0.1มม |
| สนาม SMD | 0.3มม |
| หลุม | |
| ขนาดรูต่ำสุด (เชิงกล) | 0.2มม |
| ขนาดรูต่ำสุด (รูเลเซอร์) | 0.1มม |
| ขนาดรู (+/-) | PTH: ± 0.075 มม. NPTH: ± 0.05 มม |
| Tol ตำแหน่งรู | ±0.075มม |
| การชุบ | |
| HASL/LF ฮัล | 2.5um |
| ทองแช่ | นิกเกิล 3-7um Au:1-5u'' |
| พื้นผิวเสร็จสิ้น | HAL,ENIG,ชุบทอง,Immersion Gold,OSP |
| น้ำหนักทองแดง | 0.5--6 ออนซ์ |
เซินเจิ้น Jieteng Circuit Co., Ltd.
เป็นโรงงานที่เชี่ยวชาญด้านการผลิตแผงวงจร PCB ซึ่งสามารถพัฒนาและออกแบบแผงวงจร การประมวลผล และบริการ OEM
