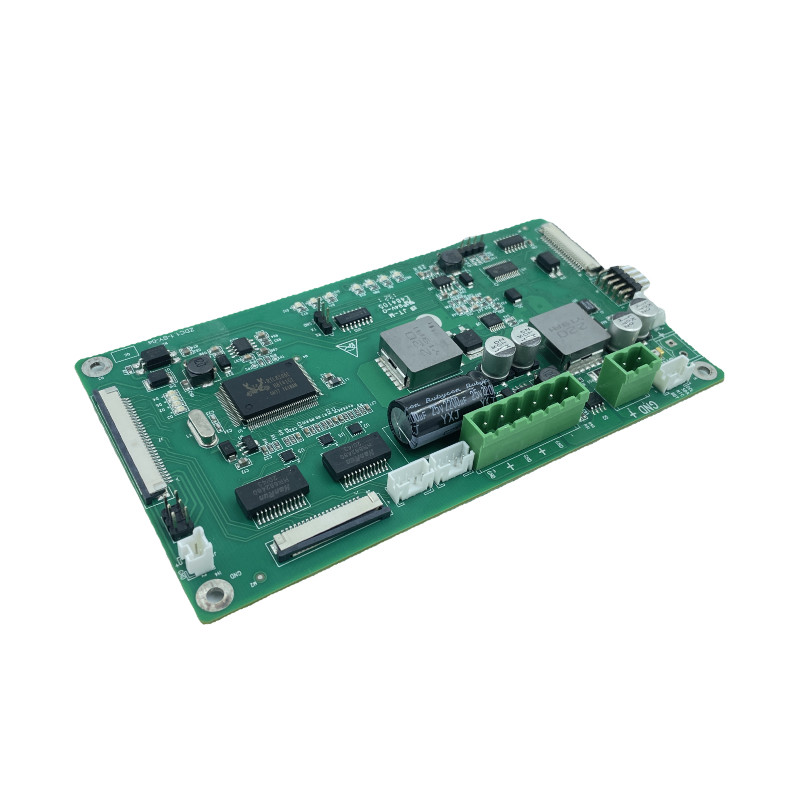

แผงวงจร PCB สองชั้น, แผงวงจรควบคุมวัสดุฐาน FR4
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | PCBA |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| จำนวนชั้น | ชั้น 1-8 | วัสดุฐาน | FR4 |
|---|---|---|---|
| ความหนาของทองแดง | 1 ออนซ์ | ความหนาของบอร์ด | 1.6มม |
| ขนาดกระดาน | PCB สองด้าน | หน้ากากประสาน | สีเขียว/ดำ |
| เน้น | แผงวงจรสองชั้น 1 ออนซ์,แผงวงจรควบคุม 1.6 มม.,แผงวงจรพาวเวอร์ซัพพลาย FR4 |
||
รายละเอียดสินค้า
PCB สองชั้นแผงวงจรควบคุมแผงวงจรด้านเดียวแหล่งจ่ายไฟการผลิตแผงวงจรผู้ผลิตแผงวงจร LED
รายละเอียดที่จำเป็น
| รายการ | ข้อมูลจำเพาะ | |
| 1 | จำนวนชั้น | 1-16 ชั้น (มาตรฐาน) |
| 2 | วัสดุ | FR4, อลูมิเนียม, FPC |
| 3 | พื้นผิวเสร็จสิ้น | HASL(LF), ชุบทอง, Enig, Immersion gold,ดีบุกแช่,อสป |
| 4 | เสร็จสิ้นความหนาของบอร์ด | 0.2 มม. - 6.00 มม. (8mil-126mil) |
| 5 | ความหนาของทองแดง | ขั้นต่ำ 1/2 ออนซ์; สูงสุด 12 ออนซ์ |
| 6 | หน้ากากประสาน | เขียว/ดำ/ขาว/แดง/น้ำเงิน/เหลือง |
| 7 | Min.Trace ความกว้าง & ระยะห่างระหว่างบรรทัด | 0.075 มม. / 0.1 มม. (3 มิล / 4 มิล) |
| 8 | เส้นผ่านศูนย์กลางรูต่ำสุดสำหรับการเจาะ CNC | 0.1 มม. (4 มิล) |
| 9 | Min.Hole เส้นผ่านศูนย์กลางสำหรับการเจาะ | 0.9 มม. (35 มิล) |
| 10 | ขนาดแผงที่ใหญ่ที่สุด | 610มม.*508มม |
| 11 | ตำแหน่งรู | +/- 0.075 มม. (3 มิล) การเจาะ CNC |
| 12 | ความกว้างของตัวนำ (W) | 0.05 มม. (2 มิล) หรือ;+/-20% ของงานศิลปะต้นฉบับ |
| 13 | เส้นผ่านศูนย์กลางรู (H) | PTH L:+/-0.075mm(3mil);Non-PTH L:+/-0.05mm(2mil) |
| 14 | สรุปความอดทน | 0.125mm(5mil) CNC Routing;+/-0.15mm(6mil) โดยการเจาะ |
| 15 | วาร์ป & บิด | 0.70% |
| 16 | ความต้านทานของฉนวน | 10Kohm-20Mohm |
| 17 | การนำไฟฟ้า | <50โอห์ม |
| 18 | ทดสอบแรงดันไฟฟ้า | 10-300V |
| 19 | ขนาดแผง | 110×100มม.(นาที);660×600มม.(สูงสุด) |
| 20 | การลงทะเบียนผิดเลเยอร์ | 4 ชั้น: 0.15 มม. (6 มิล) สูงสุด 6 ชั้น: 0.25 มม. (10 มิล) สูงสุด |
| 21 | ระยะห่างขั้นต่ำระหว่างขอบรูถึงรูปแบบวงจรของชั้นใน | 0.25 มม. (10 มิล) |
| 22 | Min.spacing ระหว่างบอร์ด ouline ถึงวงจรลวดลายของชั้นใน | 0.25 มม. (10 มิล) |
| 23 | ความทนทานต่อความหนาของบอร์ด | 4 ชั้น:+/-0.13 มม.(5 มิล);6 ชั้น:+/-0.15 มม.(6 มิล) |
| 24 | การควบคุมอิมพีแดนซ์ | +/- 10% |
| 25 | ความต้านทานที่แตกต่างกัน | +-/10% |
