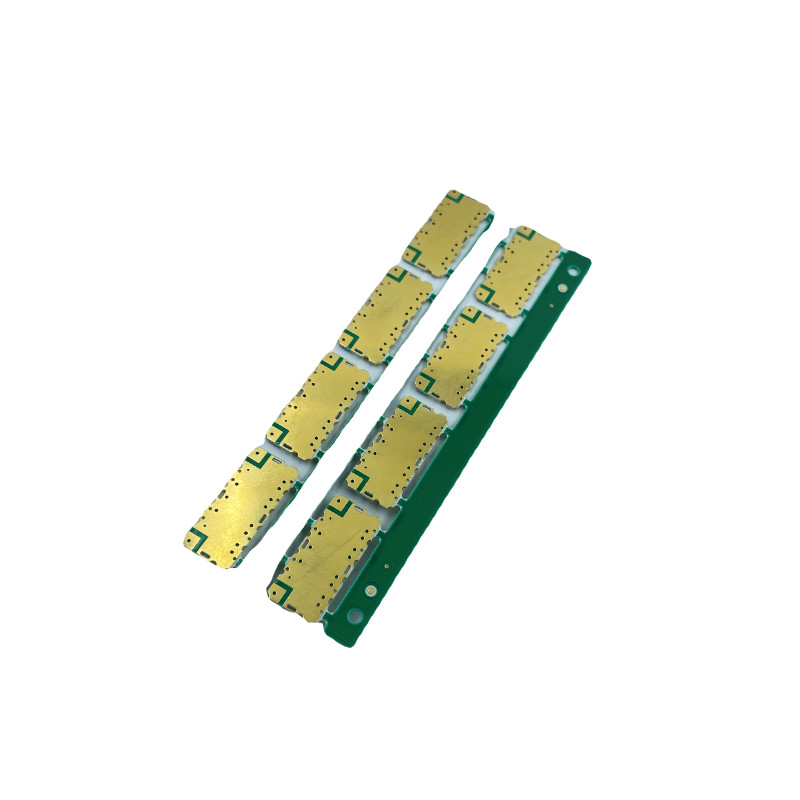

นาฬิกาปลุกแผงวงจร PCBA, ชุดประกอบบอร์ด PCB ความหนาทองแดง 1 ออนซ์
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | PCBA |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 100,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุฐาน | FR-4 | ความหนาของทองแดง | 1 ออนซ์ |
|---|---|---|---|
| นาที. ระยะห่างบรรทัด | 0.1มม | ความหนาของบอร์ด | 1.6มม |
| Min. นาที. line width ความกว้างของเส้น | 0.2มม | การตกแต่งพื้นผิว | ENIG หรือสามารถกำหนดเองได้ |
| เน้น | แผงวงจร PCBA 1 ออนซ์,แผงวงจร PCBA 0.1 มม.,ชุดประกอบบอร์ด ENIG PCB |
||
รายละเอียดสินค้า
โรงงานนาฬิกาปลุกโดยตรงออกแบบแผงวงจร PCBA พิเศษขายส่ง
| ความสามารถมาตรฐานของ JINHUA PCB | |||
| รายการ | กระบวนการ | ความสามารถในการผลิต | ข้อสังเกต |
| 1 | การตกแต่งพื้นผิว | HASL, HASL LF, ENIG, การชุบนิ้วทอง, OSP, Immersion Ag, Immersion Sn, หมึกคาร์บอน, หน้ากากลอกได้, ปลั๊กไวอาสพร้อมเรซิ่น |
|
| 2 | ความหนาของบอร์ด | 0.1 มม. ~ 8.0 มม | |
| 3 | ชั้น | 1 ~ 32 ลิตร | |
| 4 | วัสดุ | แบรนด์: KB, ITEQ, Shengyi, Huazheng,NanYa, CEM, Arlon,Rogers, Teflon, Polymide, panasonic, ฐานอลูมิเนียม, ปราศจากฮาโลเจน, Peters Soldermask, เทปอุณหภูมิสูง Kapton, หมึก Taiyo | |
| TG: ต่ำไปสูง TG135 ถึง TG180;CTI: 175 ถึง 600 | |||
| 5 | ขนาดกระดาน | ขนาดบอร์ดสูงสุด:650 x 1200 MM;ขนาดกระดานขั้นต่ำ: 3*3 MM | |
| 6 | ชั้นใน | (1) วงแหวนของเส้น: ด้านเดียว 4mil | อัตราส่วนภาพ:10:1 |
| (2) การติดตามขั้นต่ำด้วย 1 OZ:3 mil/2.6mil | ความหนาของทองแดงสำเร็จรูปสูงสุด:18/18 ออนซ์ | ||
| (3) ระยะห่างระหว่างรูกับเส้นหรือแผ่น: ขั้นต่ำ 6mil | |||
| 7 | การขุดเจาะ | (1) ขนาดรูสำเร็จรูปขั้นต่ำ: เลเซอร์ 0.1 มม. เชิงกล 0.15 มม | |
| (2) ค่าเผื่อขนาดรู PTH: ± 3 ล้าน, ค่าเผื่อขนาดรู NPTH: ± 2 ล้าน | พิกัดความเผื่อในการลงทะเบียนตำแหน่งรู: ± 2 mil | ||
| (3) ขนาดช่องต่ำสุด:0.55 มม | |||
| 8 | ชั้นนอก | (1) 1 ออนซ์: 3/3 ล้าน, 2 ออนซ์:5/5 ล้าน | ความหนาของทองแดงสำเร็จรูปสูงสุด:18/18 ออนซ์ |
| 9 | การชุบ | (1) ผนังรูทองแดงหนา 1-10 มิล | |
| (2) 10:1 | |||
| 10 | โซลเดอร์มาสก์ | (1) นาที บัดกรีสะพาน 4mil | ขั้นต่ำ PAD 20 ลบ |
| 11 | ซิลค์สกรีน | สี: ขาว ดำ เหลือง แดง...ฯลฯ | ซีเรียลนัมเบอร์, บาร์โค้ด, คิวอาร์โค้ด |
| 12 | การทำโปรไฟล์ | (1) ความคลาดเคลื่อนของโครงร่าง: ± 0.1 มม | |
| (2) มุม V-CUT: 30 องศา & 45 องศา | นาที V-Cut กว้าง 75 MM | ||
| (3) ความลึก: ความหนาของบอร์ด≥1.2 มม. ความหนาที่เหลืออยู่: 1/3; ความหนาของบอร์ด≤1.2 มม. เหลือความหนา 20 มิล (0.5 มม.) |
ระยะนาที V-Cut ถึงทองแดง 0.4 MM | ||
| (4) มุมเอียง/ความลึก: 20°/1.8 มม.;30° /1.0 มม.;45°/0.5 มม. ความคลาดเคลื่อน:± 5°/± 0.2 มม. | |||
| 13 | โบว์และบิด | 1L≤1.0% 2L≤0.75% หลายชั้น≤0.75% | |
| 14 | ความจุรายเดือน | 120,000M2 | |
| ชั้น | เทิร์นด่วน/เวลาปกติ | การผลิตจำนวนมาก |
| 2 ลิตร | 24ชม./4-5วัน | 8-10 วัน |
| 4 ลิตร | 48ชม./6-7วัน | 10-12 วัน |
| 6 ลิตร | 72ชม./7-8วัน | 12-14 วัน |
| 8 ลิตร | 72 ชม./8-10 วัน | 16-18 วัน |
| 10 ลิตร | 96ชม./12-14วัน | 18-20 วัน |
