รายละเอียดสินค้า

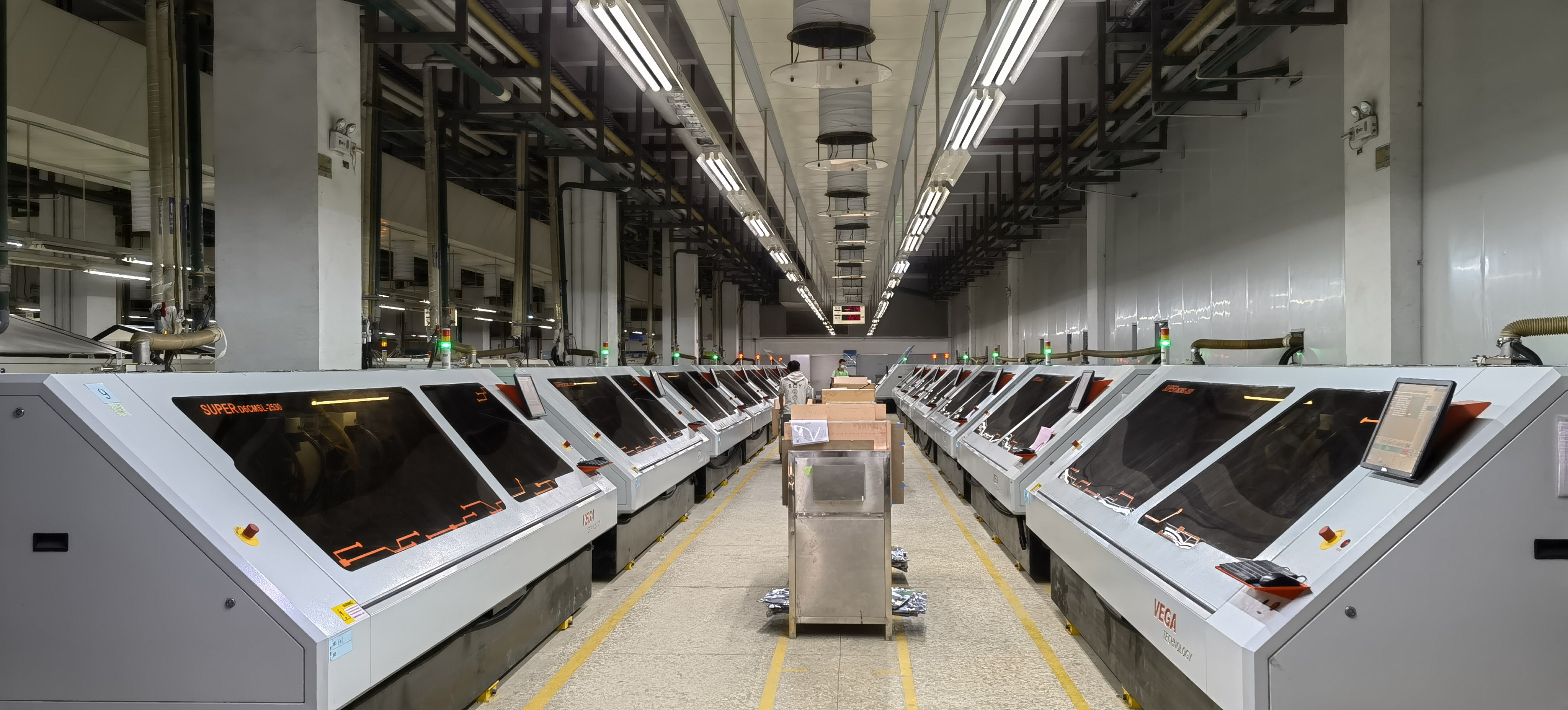

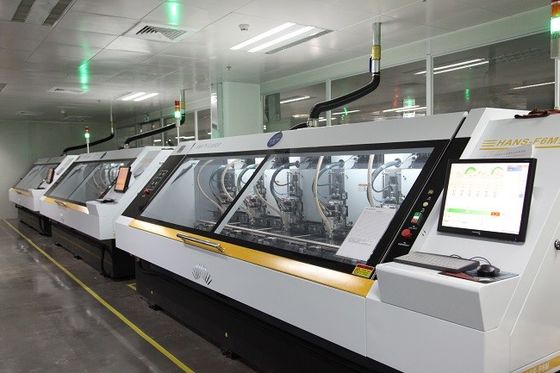

เราทุกคนรู้ว่ามีรูจำนวนมากไม่ว่าจะใหญ่หรือเล็กในกระบวนการ PCBหลุมเหล่านี้เกิดขึ้นได้อย่างไร?ที่นี่เกี่ยวข้องกับกระบวนการผลิตแผงวงจร PCB ของเรา —— การเจาะการเจาะเป็นกระบวนการสำคัญในการพิมพ์ PCB โดยการเจาะรูทะลุระหว่างชั้นบนสุดของวงจรและชั้นล่างของแผ่นประสาน (บอร์ดหลายชั้นรวมถึงชั้นใน) จากนั้นจึงชุบทองแดงหนึ่งชั้นบนผนังรู ทองแดง ผิวที่ผ่านผนังรูระหว่างเส้นของแต่ละชั้นจะถูกสื่อสาร
