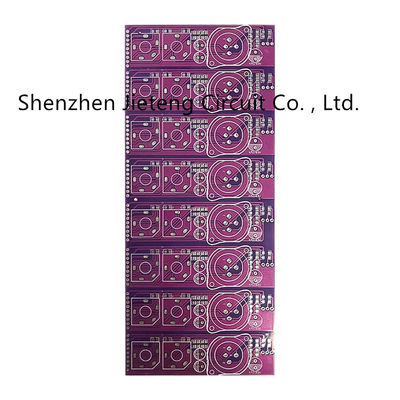

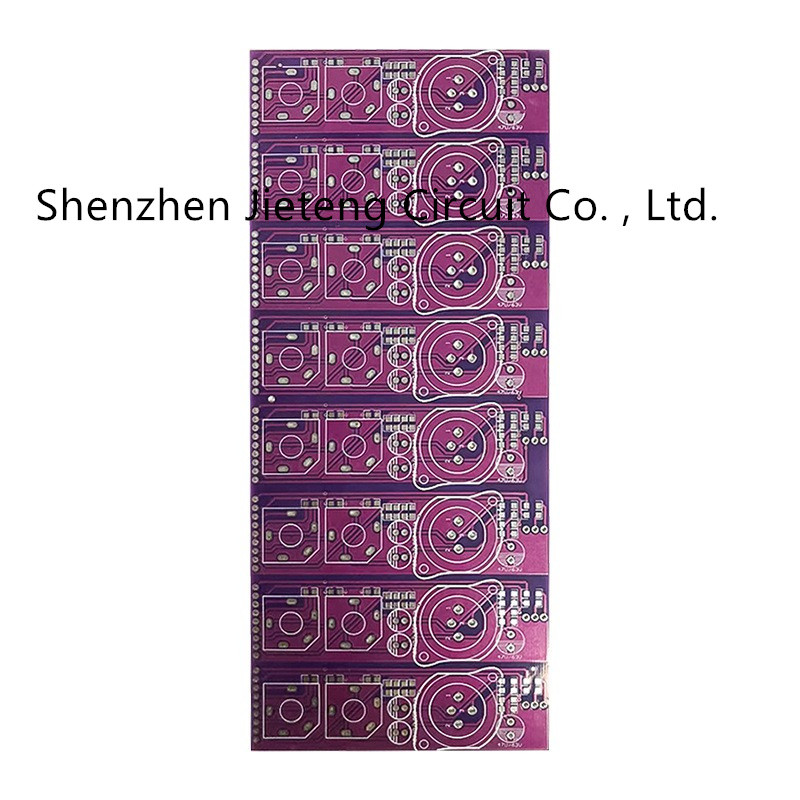

FR4 Multilayer SMT Assembly Service แผงวงจรเมนบอร์ด PCBA ทองแดงหนา
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | PCBA |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | <i>1. at buyer's request;</i> <b>1. ตามคำขอของผู้ซื้อ</b> <i>2. inner, vaccum package;</i> <b>2. |
| เวลาการส่งมอบ | จัดส่ง3-8วัน |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 200,000 ชิ้น / ชิ้นต่อเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ส่วนประกอบที่เกี่ยวข้อง | 0805 | แอปพลิเคชัน | อุปกรณ์อิเล็กทรอนิกส์ |
|---|---|---|---|
| การใช้งาน | LED SMT การผลิตจำนวนมาก | น้ำหนัก | ประมาณ 270KGS |
| เน้น | บริการประกอบ SMT หลายชั้น,บริการประกอบ SMT FR4 PCBA,เมนบอร์ด FR4 pcba |
||
รายละเอียดสินค้า
การออกแบบการพัฒนาโปรแกรม PCBA FR4 แผงวงจรหลายชั้น การประมวลผลการผลิตแผ่นทองแดงหนา
รายละเอียดที่จำเป็น
| กำลังการผลิต PCB | |
| รายการ | ข้อมูลจำเพาะ |
| วัสดุ | FR-4,FR1,FR2;CEM-1, CEM-3, โรเจอร์ส,เทฟลอน, อาร์ลอน, ฐานอะลูมิเนียม, ฐานทองแดง, เซรามิก, ถ้วยชาม ฯลฯ |
| หมายเหตุ | มี Tg CCL สูง(Tg>=170℃) |
| เสร็จสิ้นความหนาของบอร์ด | 0.2 มม. - 6.00 มม. (8mil-126mil) |
| พื้นผิวเสร็จสิ้น | นิ้วทอง (>= 0.13um), ทองแช่ (0.025-0075um), ทองชุบ (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um) |
| รูปร่าง | การกำหนดเส้นทาง,ต่อย,V-ตัด,ลบมุม |
| การรักษาพื้นผิว | หน้ากากประสาน (ดำ, เขียว, ขาว, แดง, น้ำเงิน, ความหนา>= 12um, บล็อค, BGA) |
| ซิลค์สกรีน(ดำ เหลือง ขาว) | |
| สามารถลอกหน้ากากได้ (แดง, น้ำเงิน, หนา>= 300um) | |
| แกนขั้นต่ำ | 0.075 มม. (3 มิล) |
| ความหนาของทองแดง | 1/2 ออนซ์ นาที;สูงสุด 12 ออนซ์ |
| ความกว้างของการติดตามขั้นต่ำ & ระยะห่างระหว่างบรรทัด | 0.075มม/0.075มม(3mil/3 ล้าน) |
| เส้นผ่านศูนย์กลางรูขั้นต่ำสำหรับการเจาะ CNC | 0.1 มม. (4 มิล) |
| เส้นผ่านศูนย์กลางรูขั้นต่ำสำหรับการเจาะ | 0.6 มม. (35 มิล) |
| ขนาดแผงที่ใหญ่ที่สุด | 610มม.*508มม |
| ตำแหน่งรู | +/- 0.075 มม. (3 มิล) การเจาะ CNC |
| ความกว้างของตัวนำ (W) | +/- 0.05 มม. (2 มิล) หรือ +/- 20% ของต้นฉบับ |
| เส้นผ่านศูนย์กลางรู (H) | PTHL:+/-0.075 มม. (3 มิล) |
| ไม่ใช่ PTHL:+/- 0.05 มม. (2 มิล) | |
| สรุปความอดทน | +/-0.1มม(4mil)การกำหนดเส้นทางซีเอ็นซี |
| วาร์ป & บิด | 0.70% |
| ความต้านทานของฉนวน | 10Kohm-20Mohm |
| การนำไฟฟ้า | <50โอห์ม |
| ทดสอบแรงดันไฟฟ้า | 10-300V |
| ขนาดแผง | 110 x 100 มม. (นาที) |
| 660 x 600 มม. (สูงสุด) | |
| การลงทะเบียนผิดเลเยอร์ | 4 ชั้น: สูงสุด 0.15 มม. (6 มิล) |
| 6 ชั้น: สูงสุด 0.25 มม. (10 มิล) | |
| ระยะห่างขั้นต่ำระหว่างขอบรูถึงรูปแบบวงจรของชั้นใน | 0.25 มม. (10 มิล) |
| ระยะห่างขั้นต่ำระหว่างโครงร่างบอร์ดถึงรูปแบบวงจรของชั้นใน | 0.25 มม. (10 มิล) |
| ความทนทานต่อความหนาของบอร์ด |
4 ชั้น:+/-0.13 มม. (5 มิล) |
