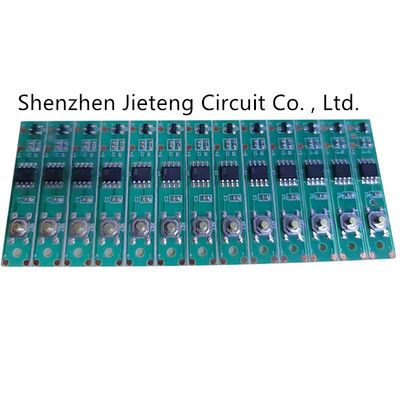

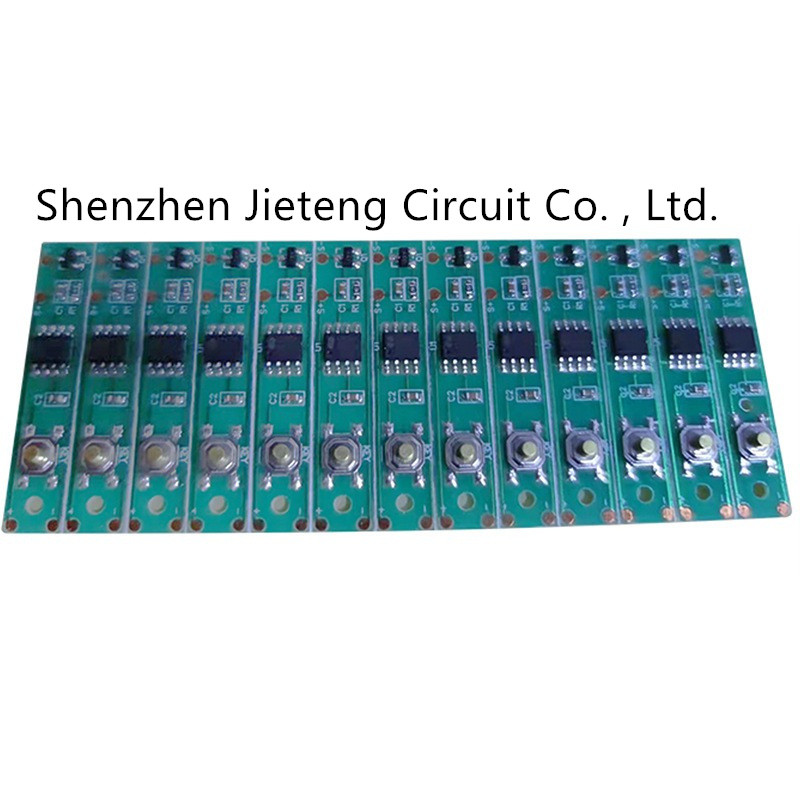

HDI Board SMT Assembly Service 12 ชั้น PCB One-Stop Service

  • HDI Board SMT Assembly Service 12 Layer PCB One-Stop Service
สถานที่กำเนิด กวางตุ้ง ประเทศจีน
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
หมายเลขรุ่น PCBA
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ <i>Inner vacuum packing;</i> <b>บรรจุสูญญากาศภายใน</b> <i>Outer standard carton box ,special package
เวลาการส่งมอบ จัดส่ง3-10วัน
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 100,000 ชิ้น / ชิ้นต่อเดือน

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
การทำงาน การประกอบ ความจุป้อน นกฮูก Feeder (8 เลน) + 16 ช่อง / 58 ช่อง
ความเร็ว 26000ชิป/ชม เวลานำ 1-3 วันหลังจากชำระเงิน
เน้น

HDI Board SMT Assembly Service

,

12 Layer SMT Assembly Service

,

HDI บอร์ด 12 ชั้น pcb
ฝากข้อความ
รายละเอียดสินค้า

บอร์ด HDI 12 ชั้นของบอร์ด PCB ระดับโดยพลการ บอร์ดฝังหลุมตาบอด บอร์ดทหารฆ้องความถี่สูง



รายละเอียดที่จำเป็น
หมายเลขรุ่น:
PCBA
พิมพ์:
เครื่องใช้ในบ้าน pcba
สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
PCB&PCBA
ประเภทผู้จัดจำหน่าย:
PCB,PCBA,FPC,HDI,RFPC
ความหนาของทองแดง:
1 ออนซ์
รายการ:
ผู้ผลิต PCB และ PCBA ที่ยอดเยี่ยมในเซินเจิ้น
พื้นที่การประมวลผลสูงสุด:
680 x 1000มม
สีซิลค์สกรีน:
ดำ, ขาว, แดง, เขียว
คำสำคัญ:
รับจ้างผลิต PCB
วัสดุ:
FR4 วัสดุพิเศษใด ๆ ตามที่คุณเลือก
บริการ:
บริการแบบครบวงจร
ขั้นต่ำ:
1 ชิ้น
เวลาจัดส่ง:
ตัวอย่างสามารถใช้ได้ภายใน 3 วัน
แอปพลิเคชัน:
ผลิตภัณฑ์อิเล็กทรอนิกส์
ใบรับรอง:
ROSHISO9001.




ความสามารถของ PCB
จำนวนเลเยอร์
1 - 20 ชั้น
พื้นที่การประมวลผลสูงสุด
680×1000มม


ความหนาของบอร์ดขั้นต่ำ
2 ชั้น - 0.3 มม. (12 ล้าน)
4 ชั้น - 0.4 มม. (16 ล้าน)
6 ชั้น - 0.8 มม. (32 ล้าน)
8 ชั้น - 1.0 มม. (40 ล้าน)
10 ชั้น - 1.1 มม. (44 ล้าน)
12 ชั้น - 1.3 มม. (52 ล้าน)
14 ชั้น - 1.5 มม. (59 ล้าน)
16 ชั้น - 1.6 มม. (63 ล้าน)
18 ชั้น - 1.8 มม. (71 ล้าน)
ความทนทานต่อความหนาของบอร์ดสำเร็จรูป
ความหนา ≤ 1.0MM ความเผื่อ: ± 0.1MM
1.0 มม. ≤ ความหนา ≤ 6.5 มม. ความคลาดเคลื่อน ± 10%
การบิดและการดัด
≤ 0.75% ขั้นต่ำ: 0.5%
ช่วงของ TG
130 - 215 ℃
ความทนทานต่ออิมพีแดนซ์
± 10%, ต่ำสุด: ± 5%
การทดสอบ Hi-Pot
สูงสุด: 4000V/10MA/60S


การรักษาพื้นผิว
HASL พร้อมตะกั่ว HASL ฟรีตะกั่ว
แฟลชโกลด์, อิมเมอร์ชั่นโกลด์
เงินแช่, กระป๋องแช่
นิ้วทอง สพป





ข้อได้เปรียบของเรา
เทคโนโลยีวัสดุ
การผลิตของเรา
การผลิตทั่วไป
ธรรมดา/พิเศษ
1.ของเรา (TG170)FR4:
วัสดุคุณภาพสูง ทนความร้อนได้ดีเยี่ยม ไม่บิดงอเมื่ออุณหภูมิสูง ไม่เกิดฟอง ไม่ไหม้ ดี
ประสิทธิภาพด้านประจุไฟฟ้า ทนแรงกระแทก ทนความชื้น

2.FR4 ของเรา
ประสิทธิภาพที่ดีในการเก็บประจุไฟฟ้า ทนแรงกระแทก ทนความชื้น

3. CEM ของเรา
ไม่มีเสี้ยน

4. โรเจอร์สของเรา
ประสิทธิภาพที่ดีในความถี่สูง

5. อลูมิเนียมของเรา
กระจายความร้อนได้ดีเยี่ยม
1.ทั่วไป FR4
งานความร้อนสูง

2. CEM ทั่วไป
ขยายและเปลี่ยนรูปในสภาพที่ชื้น
โรงงาน
เรามีสายการผลิตอัตโนมัติสายการผลิตอัตโนมัติช่วยเพิ่มความแม่นยำและประสิทธิภาพของการผลิต PCB ทำให้
พื้นผิวสว่างขึ้น สะอาดขึ้น และเรียบขึ้น และช่วยลดต้นทุน
สายการผลิตประดิษฐ์
บอด/ฝังผ่านบอร์ด การเชื่อมต่อระหว่างกันความหนาแน่นสูง (1+1,N+1)
การประยุกต์ใช้เทคโนโลยี HDI ช่วยลดความหนาและปริมาตรของบอร์ด PCB เพิ่มความหนาแน่นของการออกแบบสายไฟ 3 มิติ
ผู้ผลิตยาก ต้นทุนสูง
ความต้านทาน
ประสิทธิภาพที่ดีในด้านความน่าเชื่อถือและความเสถียรในการรับและส่งสัญญาณ
ค่าใช้จ่ายที่สูง
เทคนิคพื้นผิว
1.IMG:พื้นผิวเรียบ ยึดเกาะดี ไม่เกิดออกซิเดชันภายใต้การใช้งานนานๆ
2. ชุบทอง (ทองหนา: 1-50U "): ทนต่อการสึกหรอได้ดี
3.HASL: ราคาดีกว่า ไม่เกิดออกซิเดชันง่าย เชื่อมง่าย พื้นผิวเรียบ
4.HAL: ราคาดีกว่า ไม่เกิดออกซิเดชันง่าย เชื่อมง่าย
1.IMG: ราคาสูง
2.ทองชุบ(ทองหนา):ราคาสูง
3.HAL: พื้นผิวไม่เรียบไม่เหมาะสำหรับบรรจุภัณฑ์ BAG
ทองแดงผ่าน / พื้นผิว (20-25UM, 0.5-60Z)
การโฮลด้วยเลเซอร์: ขั้นต่ำ 0.1 มม., การโฮลเชิงกล: ขั้นต่ำ 0.2 มม
เข้าถึงยาก 0.1 มม
บอร์ดหลายชั้น (4-20 L), BGA (CPU)
BGA:ความหนาแน่นสูง, ประสิทธิภาพสูง, มัลติฟังก์ชั่น, เพิ่มความน่าเชื่อถือทางความร้อน, ประสิทธิภาพที่ดีในคุณสมบัติไฟฟ้าความร้อน, MIN
ความกว้าง/ช่องว่าง: 3/3MIL

บอร์ดหลายชั้น: รูพรุนขนาดเล็กที่แข็งแกร่ง, ความน่าเชื่อถือสูง
ผู้ผลิตยาก ต้นทุนสูง
ทดสอบ
เพื่อรับประกันคุณภาพ หลีกเลี่ยงการเสียหลังจากติดตั้งและขูด ประหยัดต้นทุน ประหยัดเวลาในการทำใหม่
สะเพร่า
