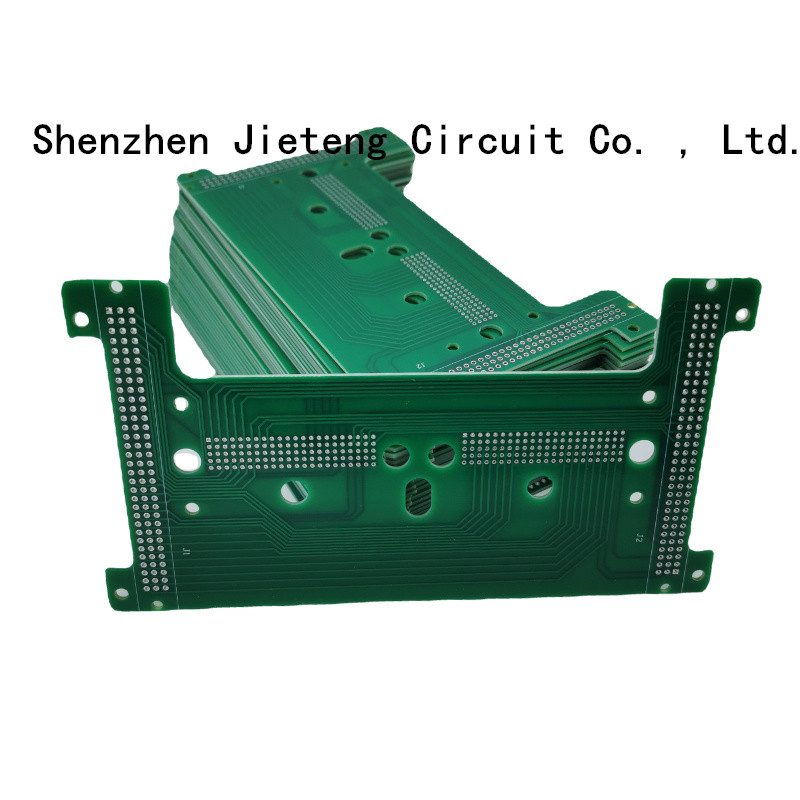

ชุดแผงวงจรพิมพ์ PCBA ทองแดงหนา ENIPIG เสร็จสิ้น
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | โรเจอร์ส FR4 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศในกล่องเปล่า |
| เวลาการส่งมอบ | จัดส่ง5-8วัน |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความหนาของทองแดง | 1 ออนซ์ | วัสดุฐาน | โรเจอร์ส |
|---|---|---|---|
| Min. นาที. line spacing ระยะห่างระหว่างบรรทัด | 0.2มม | Min. นาที. line width ความกว้างของเส้น | 0.075มม |
| Min. นาที. hole size ขนาดรู | 0.1มม | ||
| เน้น | การประกอบแผงวงจรพิมพ์ทองแดง pcba,การประกอบแผงวงจรพิมพ์ ENIPIG pcba,แผงวงจร ENIPIG pcba |
||
รายละเอียดสินค้า
ประกอบแผงวงจรพิมพ์ แผ่นทองแดงหนา 3OZ แผ่นกล้องวงจรปิด
การผลิต PCB
ในฐานะผู้ผลิต PCB 14 ปีในประเทศจีน FASTPCB นำเสนอเทคโนโลยีแผงวงจรพิมพ์ล่าสุดและมาตรฐานคุณภาพสูงสุดสำหรับอุตสาหกรรมอิเล็กทรอนิกส์คุณสามารถไว้วางใจให้เราตอบสนองความต้องการของคุณ ตั้งแต่ปริมาณน้อยไปจนถึงการผลิตจำนวนมาก ไม่ว่าจะเป็นบอร์ด PCB ที่ง่ายที่สุดหรือซับซ้อนที่สุด
ประสบการณ์ 20 ปี
ยอมรับ Stardard: IPC III, การทหาร, ยานยนต์, Medcial เราเสนอความสามารถ PCB ที่ขยายให้คุณ: Rigid PCB, Flexible, Rigid-flex, HDI board, High TG PCB
PCB ต้นแบบสูงสุด 48 ชั้น
ผลิตบอร์ด PCB ได้ถึง 56 ชั้น วัตถุดิบ: Fr4, Rogers, Arlon, Teflon, Taconic, Nelco, Isola, เซรามิก, แกนโลหะ
การผลิตจำนวนมากถึง 18 ชั้น
รองรับกระบวนการพื้นผิว PCB: HASL-LF, ENIG, Plating gold, Immersion tin, Immersion silver, ENIPIG, OSP
ความสามารถในการผลิต PCB:
| บทความ | คำอธิบาย | ความสามารถ |
| วัสดุลามิเนต | FR4, TG สูง FR4, ความถี่สูง, สารส้ม, FPC | |
| ตัดบอร์ด | จำนวนชั้น | 1-48 |
| Min.thickness สำหรับชั้นใน (ไม่รวมความหนาของ Cu) |
0.003” (0.07 มม.) | |
| ความหนาของบอร์ด | มาตรฐาน | (0.1-4 มม. ± 10%) |
| นาที. | เดี่ยว/คู่:0.008±0.004” | |
| 4 ชั้น: 0.01 ± 0.008” | ||
| 8 ชั้น: 0.01 ± 0.008” | ||
| โค้งคำนับและบิด | ไม่เกิน 7/1000 | |
| น้ำหนักทองแดง | น้ำหนัก Cu ภายนอก | 0.5-4 0z |
| น้ำหนัก Cu ภายใน | 0.5-3 0z | |
| การขุดเจาะ | ขนาดต่ำสุด | 0.0078” (0.2 มม.) |
| การเจาะเบี่ยงเบน | ±0.002″(0.05 มม.) | |
| ความทนทานต่อรู PTH | ±0.002″(0.005มม.) | |
| ความทนทานต่อรู NPTH | ±0.002″(0.005มม.) | |
| หน้ากากประสาน | สี | เขียว, ขาว, ดำ, แดง, น้ำเงิน… |
| การกวาดล้างหน้ากากประสานขั้นต่ำ | 0.003″ (0.07 มม.) | |
| ความหนา | (0.012*0.017มม.) | |
| ซิลค์สกรีน | สี | ขาว, ดำ, เหลือง, น้ำเงิน… |
| ขนาดต่ำสุด | 0.006″ (0.15 มม.) | |
| การจัดหาส่วนประกอบ | ใช่ | |
| ความอดทนของ PCB | ±5% | |
| ขนาดสูงสุดของ Finish Board | 700*460มม | |
| ขั้นต่ำ | ไม่มีขั้นต่ำ (1 ชิ้น) | |
| พื้นผิวเสร็จสิ้น | HASL,ENIG,เงินแช่,กระป๋องแช่,OSP… | |
| โครงร่าง PCB | สี่เหลี่ยม วงกลม ผิดปกติ (พร้อมอุปกรณ์จับยึด) | |
| บรรจุุภัณฑ์ | QFN,BGA,SSOP,PLCC,แอลจีเอ | |
| ประกอบย่อย | พลาสติก โลหะ หน้าจอ | |
| เส้นต่ำสุด/ช่องว่าง | 0.075/0.075มม | |
| เรามีทีมขายมืออาชีพคอยช่วยเหลือคุณในการผลิต PCB ส่งไฟล์ PCB ของคุณ (GERBER FILE) มาที่รับใบเสนอราคาฟรีทันที ! |
บริการออกแบบ PCB
การออกแบบ PCB หมายถึงการออกแบบแผนผังของแผงวงจรพิมพ์ ซึ่งจำเป็นต้องพิจารณาเค้าโครงของการเชื่อมต่อภายนอก เค้าโครงที่เหมาะสมที่สุดของชิ้นส่วนอิเล็กทรอนิกส์ภายใน เค้าโครงที่เหมาะสมที่สุดของการเชื่อมต่อโลหะและรูทะลุ และปัจจัยอื่นๆการออกแบบ PCB ที่ยอดเยี่ยมสามารถประหยัดต้นทุนการผลิต บรรลุประสิทธิภาพของวงจรที่ดีและประสิทธิภาพการกระจายความร้อนวินไทเทค.มุ่งมั่นที่จะผลิตผลิตภัณฑ์และบริการ PCB ที่คุ้มค่า โดยให้บริการออกแบบ PCB, ผลิตบอร์ด PCB, พิสูจน์อักษร PCB, แพทช์ SMT, บริการส่วนประกอบ ฯลฯ
